Крылатая ракета «Томагавк»: грозный «топор войны»

Крылатая ракета «Томагавк» была названа в честь боевого топора, которым в свое время пользовались североамериканские индейцы. Она была разработана военными инженерами США для уничтожения наземных и надводных целей, а ее отличительной особенностью является полет на минимальной высоте с огибанием рельефа местности. Эта ракета стала частью вооружения американской армии в 1983 году и с тех пор является неотъемлемой частью многих кораблей и подлодок.

Рождение «Томагавка»

После окончания Второй мировой войны США активно взялись за разработку новейшего оружия, которое позволяло бы поражать различные цели на дальних расстояниях. В 1971 году по инициативе командования Военно-морских сил США рассматривалась возможность создания двух вариантов крылатых ракет – тяжелой с дальностью 5500 км и легкой, предназначенной для пуска с подводных судов и преодолевающей до 2500 км.

Спустя год специалисты остановили свой выбор на более легкой крылатой ракете, рассчитанной на запуск с торпедных аппаратов калибра 533 мм. В том же 1972 году были подписаны контракты на ее разработку. Офицеры американского флота, курировавшие проект, дали новому оружию название «Томагавк». В 1974 году из нескольких проектов были отобраны к дальнейшим разработкам и конкурсу только два – от компаний «General Dynamics» и «Ling-Temco-Vought».

Конструкция BGM-109, представленная специалистами «General Dynamics», оказалась более безопасной и успешно выдержала испытания, в то время как ее соперница BGM-110 при тестировании продемонстрировала ряд неисправностей. В результате победителем конкурса стала модель BGM-109. Вскоре командование Военно-морского флота США решило, что ракета должна размещаться не только на подводных, но и надводных кораблях.

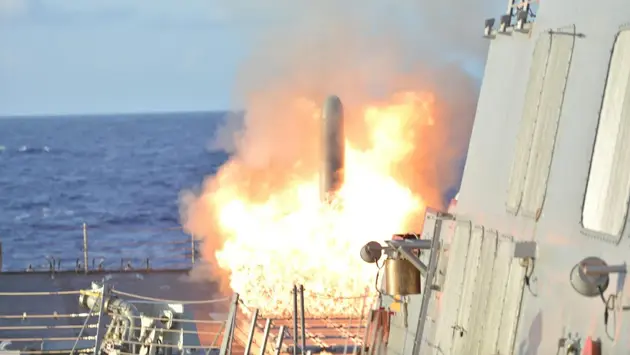

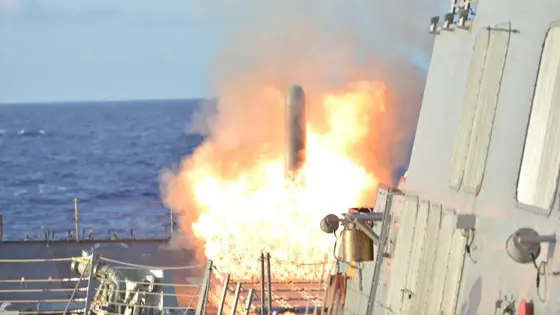

Также была сконструирована сухопутная версия «Томагавка», одобренная в 1976 году. Специалисты трудились и над созданием ракет воздушного базирования, но эти разработки прекратились в 1984-м. Тем временем морской вариант продолжал дорабатываться. В марте 1980 года «Томагавк» впервые взлетел с борта надводного корабля-эсминца. В июне того же года он стартовал с подводного судна, став первой в мире крылатой ракетой стратегического назначения, выпущенной с борта подлодки.

В ходе испытаний, продолжавшихся до 1982 года, ракета превзошла предъявленные к ней требования, в частности, по минимальной высоте полета и точности системы наведения. В 1983 году ракетная новинка поступила на вооружение. Впоследствии было разработано много модифицированных вариантов, которые отличаются дальностью полета, системами наведения, видами боеголовок и прочими усовершенствованными характеристиками. В 2011 году было проведено пятисотое испытание «топора войны».

Видящая, но невидимая ракета

Ракета «Томагавк» – это универсальное функциональное оружие, служащее для выполнения широкого спектра военных задач. Она способна нести на борту разные боезаряды – в том числе кассетные, множественные элементы которых предназначены для уничтожения рассредоточенных целей. Также ее можно оснащать чувствительным разведывательным оборудованием, тогда она выполняет функцию беспилотника-разведчика, осуществляя видео- и фотосъемку. Ракета может доставлять на передовую грузы (снаряжение, боеприпасы) с применением парашюта.

Длина ракеты составляет 5,56 м, а со стартовым ускорителем – 6,25 м. Диаметр – до 53,1 см, размах крыла – 2,62 м. В зависимости от модификации и применяемой боеголовки масса ракеты может варьироваться от 1200 до 1590 кг, запас топлива – до 465 кг. Возможно применение осколочно-фугасных (340 кг), полубронебойных (450 кг), проникающих, кассетных и даже ядерных зарядов. Последние могут обладать мощностью 5 и 150 килотонн в тротиловом эквиваленте.

Крылатая ракета изготовлена по специальной самолетной схеме и представлена цилиндрическим корпусом с обтекаемым головным элементом. Ракета имеет утапливаемое в металлический корпус крыло в своей средней части и хвостовой стабилизатор крестообразного типа. Специальное покрытие корпуса, крыльев и хвостовика существенно уменьшает радиолокационную заметность оружия для средств ПВО противника.

Благодаря рельефометрической системе коррекции траектории по цифровым трехмерным картам TERCOM, ракета находит цель, ориентируясь на местности. Это эффективно в условиях кряжей, холмов и гор, где есть много ориентиров. Однако «Томагавки» теряются в условиях однообразия равнинных и арктических пространств, а также береговых зон с пологими берегами.

Ракета, преодолевающая до 2500 км, отличается от аналогов тем, что способна огибать крыши домов, верхушки деревьев и другие особенности рельефа местности, независимо от их сложности, пролетая над поверхностью земли на низкой высоте 15–60 м, а в случае слишком холмистого ландшафта – 150 м. Ракета движется по зигзагообразной траектории. Но, имея дозвуковую скорость до 880 км/ч, она не может быстро и эффективно маневрировать в режиме максимальных перегрузок, поэтому иногда становится уязвимой для современного вооружения ПВО и ПРО.

Однако на момент своего появления эта ракета вызывала шок у зенитчиков. По мнению специалистов, инженеров и разработчиков в сфере радиоэлектронной борьбы, она и сегодня продолжает представлять одну из самых сложных целей для ПВО из-за минимальной высоты полета ниже радиолокационного горизонта – это делает ее невидимой для большинства средств противовоздушной и противоракетной обороны. Все это позволяет ракете успешно обходить районы дислокации ПВО и ПРО противника и достигать цели.

Эффективность применения этой ракеты объясняется следующими факторами:

Минимальная высота полета над землей, делающая ее невидимой на большинстве радаров;

• Высокая точность поражения стационарных объектов (круговое вероятное отклонение от цели у первых модификаций составляло 80 м, у «Томагавков» нового тысячелетия точность повысилась до 5–10 м);
• Отсутствие ограничений на использование, прописанных в договорах о стратегическом вооружении;
• Низкая стоимость обслуживания и поддержания оружия в боевом состоянии;
• Легкое применение на неспециализированных надводных и подводных судах;
• Приемлемая стоимость, позволяющая иметь в арсенале достаточное количество ракет (в 2017 году стоимость ракеты составляла 1,87 млн долларов).

Носителями этих крылатых ракет являются американские и британские суда – атомные крейсеры, подводные атомоходы, эскадренные миноносцы, а также сухопутные мобильные пусковые установки. В качестве носителей должны были выступить стратегические самолеты-бомбардировщики, но этого не произошло в результате прекращения разработки ракет, предназначенных для воздушного базирования.

Боевое применение «Томагавка»

С момента поступления на вооружение в 1983 году крылатая ракета активно применяется американской армией в ходе проведения военных операций в различных странах. В 2011 году был совершен юбилейный 2000-й запуск боеголовки, состоявшийся в Ливии. К этому времени «Томагавк» уже уверенно зарекомендовал себя на военной арене, став одним из самых известных видов американского оружия.

Особенно активно эта ракета применялась в период боевых действий в Персидском заливе в 1991 году. Согласно специальному Сводному отчету американских ВВС в войне в Персидском заливе, армией было выпущено 297 ракет. Из них 282 единицы оружия поразили необходимые цели. Остальные не достигли поставленных задач не потому, что были сбиты, а потому что оказались неисправными: шесть ракет отказали после запуска, а девять единиц даже не смогли стартовать с борта надводных судов.

Спустя два месяца ведения боевых действий в Персидском заливе 80% американских ударов крылатыми ракетами по различным целям были нанесены именно «Томагавками». Тогда же выявились некоторые недостатки этого вооружения, среди которых особенно явным было продолжительное время подготовки полетных заданий из-за оснащения ракет оптико-электронной и рельефометрической системами коррекции маршрута по цифровым трехмерным картам местности.

• Другими военными операциями, в которых крылатые ракеты «Томагавк» эффективно показали себя, были:
• «Решительная сила» в период войны в Боснии и Герцеговине (1995);
• «Удар в пустыне» в Ираке (1996);
• «Лиса пустыни» в Ираке (1998);
• «Бесконечный охват» по объектам международной террористической организации «Аль-Каида» в Афганистане и Судане (1998);
• «Союзная сила» в Югославии (1999);
• Война в Ираке (2003);
• Интервенция в Ливии (2011);
• Война в Сирии (2017 и 2018).

Стоимость и экспорт

В 1970-х годах в период разработки, создания и испытаний стоимость ракеты «Томагавк» колебалась от 443 тыс. до 689 тыс. долларов. В 2017 году производители установили цену одной единицы оружия в размере 1,87 млн долларов. Основными государствами, использующими данный тип современного вооружения, являются Соединенные Штаты Америки и Великобритания. Долгое время только они применяли этот грозный «топор войны».

Несмотря на то что в нулевых годах Испания и Нидерланды были готовы вкладывать средства в покупку этих крылатых ракет, позже обе страны отказались от их приобретения. Зато известно, что Япония к 2026 году планирует пополнить свои арсеналы «Томагавками». Ее военное руководство запросило 400 ракет, тактические системы управления Tomahawk, комплекты запасных частей и инструментов, техническую поддержку, обучение специалистов и др.

Ракеты, вставшие на вооружение американской армии более 40 лет назад, по-прежнему являются серьезным аргументом в любом вооруженном конфликте. Со времени своего появления они прошли долгий модификационный путь. Сохранив свою неуязвимость перед многими средствами ПВО и ПРО, они получили разнообразие боевых зарядов, новые системы управления и как следствие – большую точность попадания в цель. Сегодня «Томагавк» является одной из самых известных ракет США.
